DM-9

革命性的超宽频带 AMT 驱动器





Dreams 第三代 DM-9a 超宽频 AMT 驱动器



   由 马克丹尼® 所成功开发完成的 第一及第二代  Dreams 宽频 AMT (Air Motion Transformer) 气动驱动器,型号由 DM-1 DM-7,早已在 AMT 领域的应用上获得了诸多突破,也赢得了全球音响专家及发烧友们的高度评价。



   然而 Mark & Daniel 未曾因此而停下了它的研发脚步,自 2020下半年起成功地运用了多年掌握的新工程材料及精密组装工艺经验、仔细地针对从材料/结构/安装工艺/耐用性等各项细节进行优化,从而生产研发出了革命性、全球首款、M&D 第三代的 DM-8 Dreams 音幻 AMT 音响单元;它是由 M&D 设计的高性价比、高性能、模块化集成结构的 AMT 超宽带音响驱动器,各项指标大幅领先于当今世界  hi-fi  科技界已知的任何同类产品!

* DM-8: http://www.mark-daniel.com/index_cn.asp?Proid=31&table=sdr



   马克丹尼 紧接于 2021 年开发完成、同为第三代的高端系列 DM-9 Dreams AMT 超宽频产品,则是 Mark & Daniel 追求精益求精、挑战迄今音响工业界所能制造出最能符合 "绝对保真"(absolute hi-fi)目标的、一款趋近于声学完美再生特性的 鉴听级音响参考驱动器。



   由于这只革命性的 AMT 驱动器具有惊人的 190Hz - 20KHz 操作频宽,它保证了使用一只发音单元即可响应出音乐频谱的所有精华、也由于采用了最优异的 AMT 发音原理可再生出最高的声音质量,例如最敏锐的直接瞬态响应、音乐细节的高分辨率、电阻性的阻抗特性、从而有效减免了不同喇叭单元间的衔接问题等等。 更重要的,由于最新版本的 DM-9a 的低频响应已经延伸到达 190Hz 范围,使得它可以与现今流行的超低音喇叭系统来直接衔接,有效地简化了高保真音响系统的复杂性及设备投入!

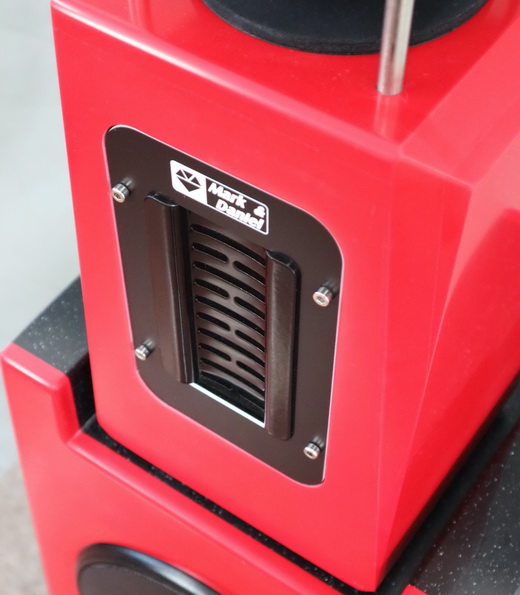

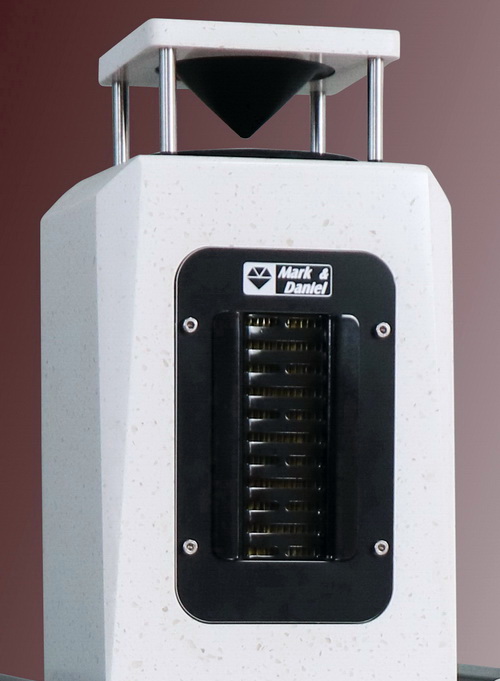

dm9-2-3.jpg  dm9-1.jpg


 DM-9 工作原理


         DM-9a AMT 驱动单元的基础设计与 DM-8a 单元近似,但是具有更大的磁铁结构及振膜面积以有效地应对更高的输入功率及音乐动态操作能力;新版本的 Dm-9a 其音膜由 24 只微单元所构成、厚度仅为 20微米 (0.0008“) 的铝质丝带,使用高耐温超薄型的 polyimide 振膜结合并经折叠成型,再妥善地固定于特制的框架之上。 这些对称折叠的铝带数组,在音乐电流注入时以直接驱动方式同步地挤压出(或吸入)足量空气,可产生具有很高动态的音压,由于 马克丹尼 的音膜安装技艺使得再生频率得以低至 190Hz 的中低频段,高频响应自然延伸至 20KHz 以上、是一只达到超过了 6.5个八度倍频音程频率响应的模块化超级宽带驱动器。 DM-9a 具有特大的总和振膜面积 (其振膜相当于 48 只的 1 吋半球型高音单元),以保证它在整个工作频段内有着优异的功率承载能力、较高的 SPL 再生音压、以及具有极低的频率调制失真 (FMD)
* FMD 失真
http://www.mark-daniel.com/index_cn.asp?ID=18&table=Phylosophy


         DM-9a 内置的大面积铝带发音振膜,被整张地沉浸在一个由多只大型钕磁铁 (NdFeB) 所组成的超强磁回路之中,以相当复杂和昂贵的磁路系统来确保发音效率、振膜的操作在线性控制范围内、并达到了自 190Hz 8KHz 的宽广频带范围内,保持水平轴向 ±30 (-5dB) 具有优异的均匀扩散要求;而在垂直轴向,则仅有低度的扩散性,避免了来自于天花板和地板所造成的不良反射,增进了聆听时的清晰度;这种尖锐的垂直扩散特性,也特别有助于在构建大型 line-array 扬声器系统时,可有效降低发声单元之间的互扰现象。

   典型的  DM-9a AMT 超宽带驱动器,直流阻抗较低仅为 2.8 欧姆 (±0.2欧姆),在整个 DC-30KHz 频段范围呈电阻性,没有谐振点出现、也没有串联电感或寄生电容影响;这种近乎直线的阻抗特性,对功率放大器的稳定操作和分音网络的设计都是极其有利的。 DM-9a 在接近低频截止点时的衰落 (roll-off) 斜率很高,对低于 190Hz 的输入信号并不产生失真,也不会如其它单体般容易发出“喀答”声,只是受到基材自然刚性的限制而单纯地不响应,因此在设计分音网络上非常容易。


   模组化设计的 DM-9a 的尺寸为 172mm x 106mm x40mm, 厚实的铁框结构极为强固,每只单体重量则达到了 1.4 千克,单元平均发声效率约为 87dB/2.83V/1mDM-9a 单元的背板上都配备有香蕉端子插座设计,在应用时只要将来自于分音器的中高音配线直接插入香蕉插座即可。



   不同于传统高音喇叭单元的流水线生产方式,马克丹尼的 音幻  Dreams 宽频带 AMT 单元 在工艺制程上和调试作业上都非常繁复耗时,在本质上就是一款珍贵的科技工艺作品。





超宽带驱动器规范:

单元名称: DM-9a Dreams AMT 驱动器
频率响应: 190Hz - 20KHz
直流阻抗:  2.8 欧姆 (±0.2 欧姆)
平均效率: 87dB/2.83V/1m
匹配功放: ≥ 100 Watts
接线方式: 香蕉端子插接
外观尺寸: 高172mm x106mm x厚40mm
单元净重:  1.4 千克 (3.1磅)
